در دنیای امروز که تکنولوژی و صنایع با سرعت خیرهکنندهای پیشرفت میکنند، کیفیت و دقت در تولید اهمیت بیشتری از هر زمان دیگری پیدا کرده است. در چنین شرایطی، اتاقهای تمیز یا Clean Rooms به عنوان محیطهایی حیاتی در تولید محصولات حساس مطرح میشوند. این اتاقها با کنترل دقیق جریان هوا و حذف هرگونه ذرات معلق و آلودگی، بستری ایدهآل برای تولیدات پیشرفته فراهم میکنند. اما چگونه این محیطها تا این حد استریل و عاری از آلودگی میمانند؟ پاسخ در قلب این سیستمها نهفته است: فیلترها و دریچههای تخصصی.
این تجهیزات با فیلتراسیون دقیق و توزیع یکنواخت هوا، هوای تمیز را بهصورت مداوم به اتاق تزریق میکنند و هرگونه خطر آلودگی را به حداقل میرسانند. در این مقاله، به بررسی عمیق نقش این فیلترها و دریچهها در اتاقهای تمیز میپردازیم و کاربردهای گسترده آنها را در صنایعی همچون داروسازی، میکروالکترونیک و مواد غذایی مرور میکنیم. با ما همراه باشید تا به دنیای پشت پرده پاکیزگی و استانداردهای بینقص این فضاها نگاهی بیندازیم.
دریچه و فیلترهای اتاق تمیز + موارد استفاده در صنایع مختلف
در دنیای مدرن، نیاز به محیطهای کنترلشده برای تولیدات حساس مانند داروسازی، صنایع الکترونیک، و حتی صنایع غذایی و آرایشی به شدت افزایش یافته است. اینجاست که “اتاق تمیز” (Clean Room) به عنوان یک فناوری حیاتی وارد میدان میشود. برای حفظ کیفیت هوا و جلوگیری از ورود آلایندهها به داخل این اتاقها، از دریچهها و فیلترهای ویژه استفاده میشود.
انواع دریچههای اتاق تمیز و نقش آنها در توزیع هوا
دریچههای اتاق تمیز، یکی از اجزای اصلی سیستم تهویه این محیطها هستند و نقشی حیاتی در حفظ شرایط استریل و کنترلشده ایفا میکنند. وظیفه اصلی این دریچهها توزیع یکنواخت و کنترل شده هوا در فضای اتاق است تا فشار هوا و جریان آن بهصورت ثابت و متناسب با نیازهای محیط حفظ شود. در ادامه به معرفی انواع مختلف دریچههای اتاق تمیز و نقش آنها در بهبود کارایی این فضاها میپردازیم:
-

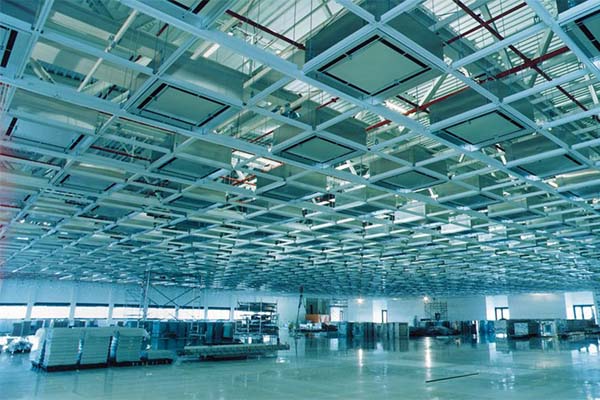

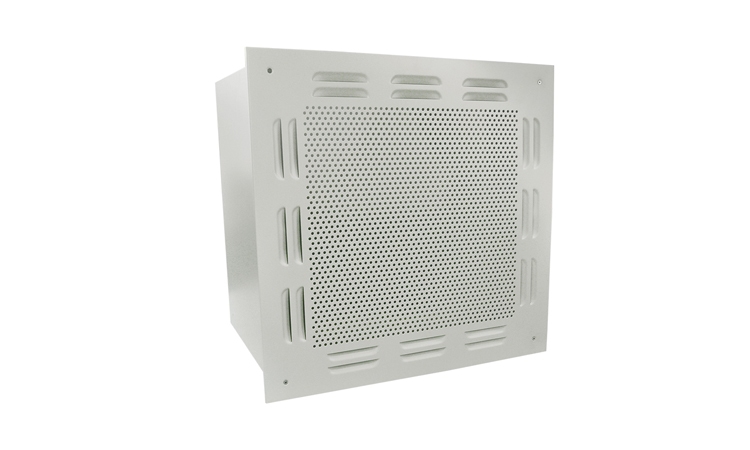

دریچههای سقفی (Ceiling Diffusers)
این نوع دریچهها در سقف اتاق تمیز نصب میشوند و هوا را بهصورت یکنواخت در سراسر فضا توزیع میکنند. طراحی آنها به گونهای است که جریان هوای ورودی با کمترین میزان توربولانس وارد محیط میشود تا خطر جابجایی ذرات معلق کاهش یابد. این دریچهها معمولاً از جنس استیل ضد زنگ ساخته میشوند تا در برابر خوردگی مقاوم باشند و برای حفظ بهداشت نیز ایدهآل هستند.
نقش در توزیع هوا: دریچههای سقفی با انتشار یکدست هوا به تمامی نقاط اتاق، تضمین میکنند که فشار هوا ثابت و یکنواخت باقی بماند و هوای تمیز به همه بخشها بهطور مساوی برسد.
-
دریچههای دیواری (Wall Grilles)
این دریچهها در دیوارها نصب شده و بهعنوان ورودی یا خروجی هوای اتاق عمل میکنند. دریچههای دیواری به گردش هوا در سیستم تهویه کمک کرده و معمولاً برای خروج هوای آلوده یا ورود هوای تصفیه شده به کار میروند.
نقش در توزیع هوا: دریچههای دیواری نقش اساسی در تنظیم جریان هوا و جلوگیری از ورود مجدد ذرات آلوده به اتاق تمیز دارند. همچنین به تعادل فشار بین فضاهای مختلف کمک میکنند.
-
دریچههای کف (Floor Grilles)
در برخی از سیستمهای تهویه خاص، از دریچههای کف برای توزیع هوای تمیز استفاده میشود. این دریچهها معمولاً در پروژههایی به کار میروند که نیاز به جریان هوا از پایین به بالا است. دریچههای کف به خصوص در سیستمهای فشاری یا جریانهای عمودی بسیار مؤثر هستند.
نقش در توزیع هوا: این دریچهها هوای تمیز را از پایین وارد کرده و به بالا میرانند، که به جلوگیری از تجمع ذرات معلق در ارتفاع پایین کمک میکند. این نوع توزیع هوا در صنایعی که نیاز به کنترل دقیق ذرات معلق دارند، مانند میکروالکترونیک، بسیار حیاتی است.
-
دریچههای برگشتی (Return Grilles)
این دریچهها برای خروج هوای داخل اتاق تمیز و هدایت آن به سیستم تهویه برای تصفیه مجدد طراحی شدهاند. دریچههای برگشتی به حفظ جریان مداوم هوا در اتاق کمک کرده و هوای آلوده را به بیرون از اتاق تمیز منتقل میکنند.
نقش در توزیع هوا: دریچههای برگشتی با جمعآوری هوای آلوده و هدایت آن به فیلترها، از جریان مداوم هوای تمیز در اتاق اطمینان حاصل میکنند و مانع از انباشت آلودگی در داخل اتاق میشوند.
دریچههای اتاق تمیز، چه سقفی، دیواری، کف یا برگشتی، همگی با هم کار میکنند تا توزیع یکنواخت و بهینه هوا را تضمین کنند. این دریچهها نه تنها فشار و جریان هوا را در سطح مطلوب نگه میدارند، بلکه از ورود و خروج ذرات آلوده نیز جلوگیری میکنند. انتخاب نوع مناسب دریچه با توجه به نیازهای هر پروژه، تأثیر مستقیمی بر کیفیت عملکرد اتاق تمیز و کنترل آلایندهها دارد.
فیلترهای اتاق تمیز: معرفی و دستهبندی
اتاقهای تمیز به دلیل حساسیت بسیار بالا نسبت به آلایندههای هوا، به سیستمهای فیلتراسیون پیشرفتهای نیاز دارند تا ذرات معلق و میکروارگانیسمها را از محیط حذف کنند. این فیلترها به عنوان جزء کلیدی سیستمهای تهویه، تضمین میکنند که هوای ورودی به اتاق کاملاً تمیز و عاری از هرگونه آلودگی باشد. در این بخش، به معرفی فیلترهای اتاق تمیز و دستهبندی آنها بر اساس کارایی و کاربرد میپردازیم.
-

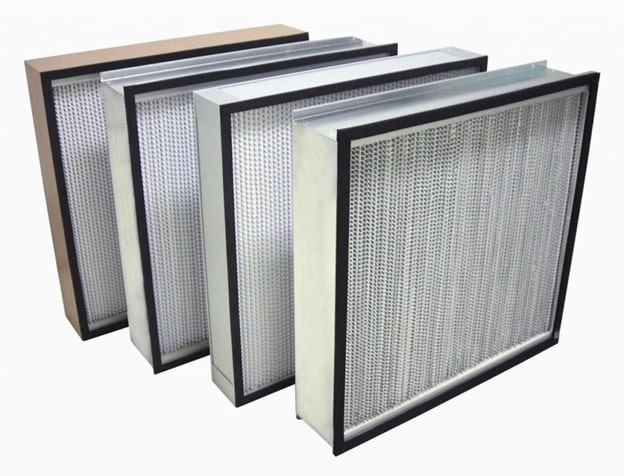

فیلترهای HEPA (High-Efficiency Particulate Air)
فیلترهای HEPA یکی از رایجترین و کارآمدترین فیلترهایی هستند که در اتاقهای تمیز استفاده میشوند. این فیلترها قادرند تا 99.97٪ از ذرات معلق در هوا با اندازه 0.3 میکرون یا بزرگتر را حذف کنند. فیلترهای HEPA به دلیل عملکرد بالای خود، در صنایع مختلفی از جمله داروسازی، میکروالکترونیک و حتی بیمارستانها استفاده میشوند.
ویژگیها:
– حذف ذرات معلق بزرگتر از 0.3 میکرون
– مناسب برای کنترل آلودگیهای میکروسکوپی مانند گرد و غبار، میکروبها، و باکتریها
– کاربرد گسترده در محیطهایی که به سطح بالای تمیزی نیاز دارند
-
فیلترهای ULPA (Ultra-Low Penetration Air)
فیلترهای ULPA پیشرفتهتر از فیلترهای HEPA هستند و قابلیت حذف ذرات بسیار کوچکتر را نیز دارند. این فیلترها میتوانند تا 99.9995٪ از ذراتی به اندازه 0.12 میکرون یا بزرگتر را از هوا حذف کنند. به همین دلیل، در محیطهایی که نیاز به فیلتراسیون فوقالعاده دقیق دارند، مانند صنایع نیمهرسانا و آزمایشگاههای پیشرفته، از این فیلترها استفاده میشود.
ویژگیها:
– حذف ذرات بسیار ریز تا اندازه 0.12 میکرون
– مناسب برای محیطهایی با حساسیت بسیار بالا مانند تولید تراشههای الکترونیکی
– هزینه بالاتر نسبت به فیلترهای HEPA
-
فیلترهای پیشفیلتر (Pre-Filters)
پیشفیلترها به عنوان مرحله اولیه در سیستمهای فیلتراسیون عمل میکنند و برای حذف ذرات بزرگتر و جلوگیری از ورود آنها به فیلترهای اصلی مانند HEPA و ULPA به کار میروند. استفاده از پیشفیلترها باعث افزایش طول عمر فیلترهای اصلی و کاهش بار کاری آنها میشود.
ویژگیها:
– حذف ذرات درشت مانند گرد و غبار و مو
– کاهش بار کاری روی فیلترهای اصلی
– افزایش کارایی و عمر مفید فیلترهای HEPA و ULPA
-
فیلترهای کربن فعال (Activated Carbon Filters)
فیلترهای کربن فعال به منظور جذب گازها و بوهای نامطبوع در سیستم تهویه اتاقهای تمیز استفاده میشوند. این فیلترها از کربن فعال برای جذب ترکیبات آلی فرار (VOCs) و سایر آلایندههای شیمیایی استفاده میکنند. فیلترهای کربن فعال معمولاً بهعنوان یک مرحله مکمل در کنار فیلترهای HEPA و ULPA به کار میروند.
ویژگیها:
– جذب ترکیبات شیمیایی و گازهای مضر
– مناسب برای حذف بو و بخارات شیمیایی
– استفاده بهعنوان یک لایه محافظ در برابر آلایندههای گازی
-
فیلترهای الکترواستاتیک (Electrostatic Filters)
فیلترهای الکترواستاتیک از فرآیند بار الکتریکی برای جذب ذرات معلق در هوا استفاده میکنند. این فیلترها با ایجاد یک میدان الکتریکی، ذرات معلق را باردار کرده و به سمت صفحات فلزی هدایت میکنند. این نوع فیلترها بیشتر در سیستمهای تهویه پیشرفته استفاده میشوند و قابلیت استفاده مجدد دارند.
ویژگیها:
– توانایی جذب ذرات معلق با بار الکتریکی
– قابلیت شستشو و استفاده مجدد
– مناسب برای کاهش هزینههای عملیاتی در طولانی مدت
دستهبندی فیلترهای اتاق تمیز بر اساس کارایی
فیلترهای اتاق تمیز بر اساس کارایی و میزان حذف ذرات به چند دسته کلی تقسیم میشوند:
- فیلترهای کمکارآیی (Low Efficiency): این فیلترها بیشتر برای حذف ذرات بزرگتر مانند گرد و غبار یا مو استفاده میشوند. کاربرد اصلی آنها در سیستمهای تهویه عمومی یا بهعنوان پیشفیلتر است.
- فیلترهای متوسطکارآیی (Medium Efficiency): این فیلترها برای حذف ذرات متوسط مانند ذرات معلق در محیطهای کاری معمولی کاربرد دارند.
- فیلترهای پرکارآیی (High Efficiency): شامل فیلترهای HEPA و ULPA که برای حذف ذرات بسیار کوچک در محیطهای حساس مانند اتاقهای تمیز و صنایع داروسازی و الکترونیک به کار میروند.
فیلترهای اتاق تمیز با توجه به نوع و کارایی خود، نقش حیاتی در کنترل کیفیت هوا و حفظ استانداردهای بهداشتی در محیطهای حساس ایفا میکنند. انتخاب صحیح فیلتر بسته به نوع آلودگی و نیازهای هر محیط، تأثیر مستقیمی بر کیفیت هوای اتاق تمیز و کارایی فرآیندهای تولید دارد.
راهکارهای افزایش کارایی فیلترها و دریچههای اتاق تمیز
برای افزایش کارایی فیلترها و دریچههای اتاق تمیز، راهکارهای مختلفی وجود دارد که به بهبود عملکرد سیستم تهویه و فیلتراسیون کمک میکنند. نگهداری و تعویض منظم فیلترها یکی از مهمترین اقداماتی است که میتواند کارایی این تجهیزات را افزایش دهد. فیلترهایی که با گذشت زمان آلوده میشوند، توانایی حذف ذرات معلق و آلایندهها را از دست میدهند و حتی ممکن است خود به منبع آلودگی تبدیل شوند. بنابراین، بررسی منظم فشار هوا در ورودی و خروجی فیلترها و تعویض آنها بر اساس برنامه زمانی مشخص، ضروری است. همچنین، استفاده از حسگرهای فشار میتواند هشدارهایی در مورد زمان تعویض فیلترها ارائه دهد.
تمیزکاری و شستشوی منظم دریچهها نیز یکی دیگر از راهکارهای مؤثر است. دریچههای اتاق تمیز، بهویژه دریچههای ورودی و خروجی هوا، ممکن است با گذشت زمان دچار گرفتگی یا آلودگی شوند. برای حفظ کارایی سیستم تهویه، باید دریچهها بهصورت دورهای تمیز شوند تا جریان هوای یکنواخت و بدون اختلال در اتاق تمیز حفظ شود. همچنین، استفاده از مواد ضدعفونیکننده در تمیزکاری دریچهها، به جلوگیری از رشد میکروارگانیسمها کمک میکند.
یکی دیگر از راهکارهای کاربردی، استفاده از پیشفیلترها است. پیشفیلترها به عنوان لایه اولیه در فیلتراسیون، ذرات بزرگتر مانند گرد و غبار را حذف کرده و از ورود آنها به فیلترهای اصلی مانند HEPA و ULPA جلوگیری میکنند. این کار باعث کاهش بار کاری فیلترهای اصلی و افزایش طول عمر آنها میشود. تعویض منظم پیشفیلترها و استفاده از پیشفیلترهای با کیفیت نیز در بهبود کارایی کل سیستم تهویه نقش مهمی دارند.

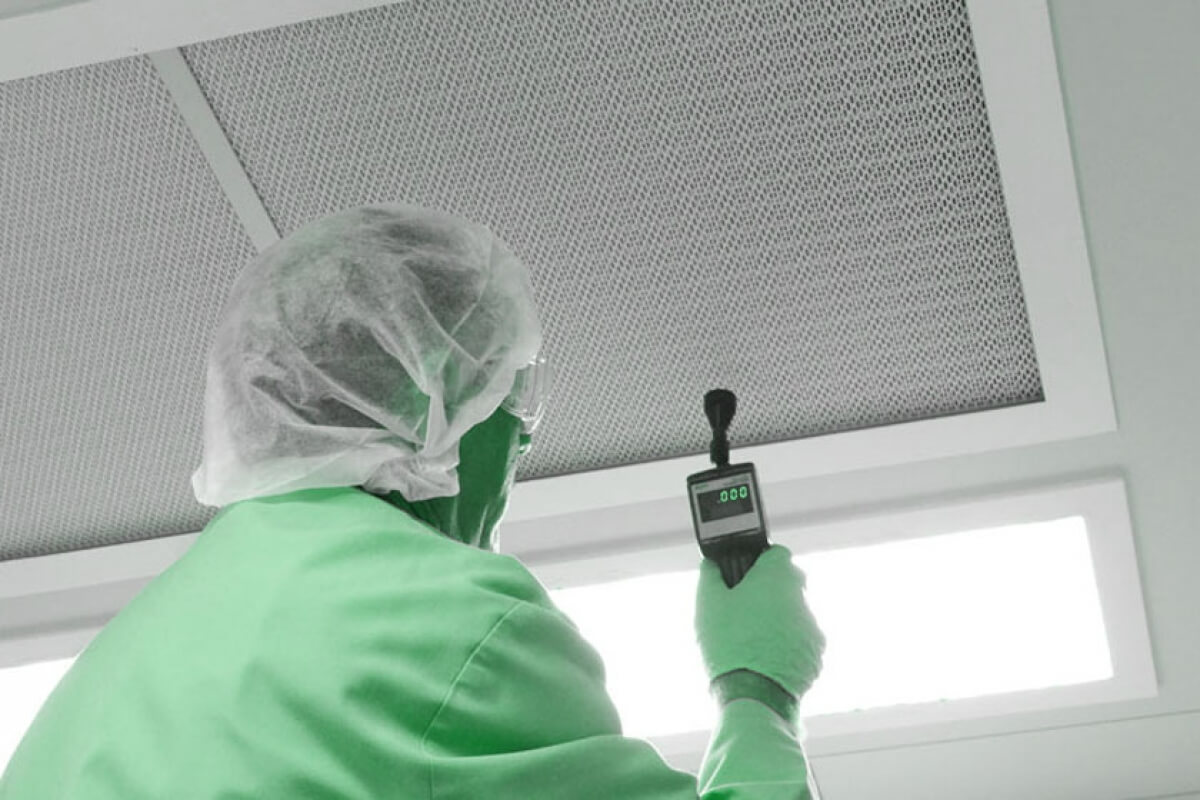

پایش کیفیت هوا یکی از مؤثرترین روشها برای شناسایی کاهش کارایی فیلترها و دریچههاست. نصب حسگرهای کیفیت هوا میتواند بهصورت لحظهای اطلاعاتی در مورد میزان ذرات معلق، فشار هوا و حتی رطوبت محیط ارائه دهد. این اطلاعات به تنظیم دقیقتر سیستم تهویه و بهبود عملکرد آن کمک میکند. با این کار، میتوان به سرعت کاهش کیفیت هوا را شناسایی کرده و اقدامات لازم را انجام داد.
طراحی صحیح و بهینه سیستم تهویه و فیلتراسیون نیز تأثیر بسزایی در کارایی دارد. از جمله، نصب درست دریچههای سقفی، دیواری و کف باید به گونهای باشد که هوا بهطور یکنواخت توزیع شود و هیچ ناحیهای از تجمع ذرات معلق مصون نماند. همکاری با متخصصان برای بهینهسازی جریان هوا و نصب دقیق تجهیزات، نقش مهمی در افزایش بهرهوری این سیستمها دارد.
در کنار این اقدامات، آموزش صحیح کارکنان در خصوص نحوه نگهداری و تمیزکاری سیستمهای تهویه و فیلتراسیون نیز بسیار اهمیت دارد. آموزشهای منظم در زمینه تعویض فیلترها، تمیزکاری دریچهها و استفاده از حسگرهای پایش کیفیت هوا به کارکنان کمک میکند تا بهطور مؤثرتری این سیستمها را مدیریت کنند. همچنین، دستورالعملهای استاندارد و دقیق برای نگهداری سیستمها باید در دسترس باشد.
انتخاب فیلترهای باکیفیت و مطابق با استانداردهای صنعتی نیز یک راهکار اساسی است. فیلترهای با کیفیت بالا میتوانند ذرات بسیار ریز را با دقت بیشتری از هوا حذف کرده و هوای تمیزتری را تأمین کنند. فیلترهای HEPA و ULPA که دارای گواهینامههای معتبر هستند، گزینههای ایدهآلی برای اتاقهای تمیز به شمار میآیند.
در نهایت، استفاده از سیستمهای ضدعفونیکننده هوا مانند لامپهای UV یا فیلترهای با خاصیت ضدباکتری میتواند کارایی کلی سیستم را افزایش دهد. این سیستمها میتوانند به حذف میکروارگانیسمها و گازهای مضر کمک کرده و سطح پاکیزگی محیط را بهبود بخشند.
اجرای این راهکارها باعث افزایش کارایی فیلترها و دریچههای اتاق تمیز، بهبود کیفیت هوا و کاهش ریسک آلودگی میشود.
کاربردهای اتاق تمیز در صنایع مختلف
اتاقهای تمیز (Clean Rooms) در بسیاری از صنایع بهدلیل نیاز به محیطی کنترلشده از نظر آلودگیهای هوا و ذرات معلق، کاربردهای حیاتی دارند. این فضاها با استفاده از سیستمهای تهویه، فیلتراسیون و کنترل رطوبت و دما، شرایط محیطی بسیار دقیق و تمیزی را فراهم میکنند که برای تولید محصولات حساس و یا انجام فرآیندهای علمی خاص ضروری است. در ادامه به برخی از کاربردهای اصلی اتاق تمیز در صنایع مختلف میپردازیم:
-
صنایع داروسازی
یکی از بزرگترین و مهمترین صنایع که نیاز به اتاقهای تمیز دارد، صنایع داروسازی است. در این صنعت، تولید داروها، واکسنها و محصولات بیولوژیکی به محیطهای فوقالعاده تمیز و استریل نیاز دارد. آلودگیهای میکروبی و ذرات معلق میتوانند کیفیت داروها را بهشدت تحت تأثیر قرار دهند. اتاق تمیز در فرآیندهای تولید، بستهبندی و آزمایشات دارویی بهمنظور جلوگیری از آلودگی محصولات دارویی استفاده میشود.
-
صنعت الکترونیک و نیمهرساناها
تولید قطعات الکترونیکی و نیمهرساناها، به محیطهای بسیار تمیز نیاز دارد. ذرات معلق در هوا میتوانند بهراحتی به سطح ویفرهای نیمهرسانا و مدارهای الکترونیکی چسبیده و عملکرد آنها را مختل کنند. در کارخانههای تولید تراشههای کامپیوتری و تجهیزات الکترونیکی پیشرفته، از اتاقهای تمیز با سطوح بالای کنترل آلودگی استفاده میشود تا محصولات با دقت بالا و بدون نقص تولید شوند.
-
صنایع پزشکی و تجهیزات پزشکی
در تولید تجهیزات پزشکی مانند سرنگها، کاتترها، ایمپلنتها و وسایل جراحی، اتاقهای تمیز نقشی حیاتی دارند. هرگونه آلودگی میتواند به عفونت یا نقص در عملکرد تجهیزات منجر شود. به همین دلیل، محیطهایی با کنترل دقیق آلودگی برای تولید، مونتاژ و بستهبندی این محصولات مورد نیاز است. همچنین، اتاقهای تمیز در آزمایشگاههای پزشکی برای انجام تستها و تحقیقات دقیق نیز بهکار میروند.
-
صنعت هوافضا
در صنعت هوافضا، تجهیزات و قطعات مورد استفاده در فضاپیماها و ماهوارهها باید در محیطهایی کاملاً کنترلشده تولید و مونتاژ شوند. حتی کوچکترین ذره گرد و غبار میتواند در عملکرد این تجهیزات در شرایط سخت فضایی اختلال ایجاد کند. به همین دلیل، از اتاقهای تمیز در مراحل مختلف تولید قطعات و آزمایشهای فناوریهای فضایی استفاده میشود.
-
صنعت تولید مواد غذایی و نوشیدنیها
در صنعت غذا و نوشیدنی، کنترل آلودگیهای محیطی از اهمیت ویژهای برخوردار است، بهویژه در فرآیندهای تولید مواد غذایی حساس یا با ماندگاری بالا. هرگونه آلودگی میتواند باعث کاهش کیفیت محصولات یا حتی ایجاد خطرات سلامتی برای مصرفکنندگان شود. اتاقهای تمیز بهطور خاص در تولید مواد غذایی بستهبندیشده، فرآوردههای لبنی و مواد حساس به آلودگی میکروبی کاربرد دارند.
-
صنعت تولید لوازم آرایشی و بهداشتی
تولید لوازم آرایشی و بهداشتی نیز نیازمند محیطهایی کنترلشده است تا از آلودگیهای میکروبی و شیمیایی جلوگیری شود. محصولاتی که بهطور مستقیم با پوست و بدن انسان در تماس هستند، به تمیزی و استریلیزاسیون دقیق نیاز دارند. اتاقهای تمیز در تولید محصولاتی مانند کرمها، لوسیونها، عطرها و دیگر محصولات آرایشی و بهداشتی به کار میروند.
-
صنایع بیوتکنولوژی و علوم زیستی
تحقیقات و تولید در زمینه بیوتکنولوژی و علوم زیستی نیاز به محیطهای کاملاً کنترلشده از نظر ذرات معلق، آلودگیهای میکروبی و تغییرات دمایی دارد. اتاقهای تمیز در فرآیندهایی مانند کشت سلولی، تولید داروهای بیولوژیک و آزمایشات ژنتیکی و مولکولی بهطور گسترده مورد استفاده قرار میگیرند. این محیطها به محققان اجازه میدهند تا در شرایط کاملاً کنترلشده و استریل، آزمایشات دقیق علمی انجام دهند.
-
صنعت انرژی خورشیدی
در تولید صفحات خورشیدی و تجهیزات مرتبط با انرژیهای تجدیدپذیر، کیفیت ساخت و دقت در فرآیندهای تولید اهمیت بسیاری دارد. هرگونه آلودگی میتواند بر کارایی سلولهای خورشیدی تأثیر بگذارد. به همین دلیل، اتاقهای تمیز در مراحل مختلف تولید و مونتاژ پنلهای خورشیدی و فناوریهای وابسته به آن کاربرد دارند.
-
صنایع شیمیایی
در صنایع شیمیایی بهویژه تولید مواد شیمیایی خالص و حساس، هرگونه آلودگی ممکن است باعث تغییر در ترکیب و کیفیت محصول نهایی شود. اتاقهای تمیز در تولید مواد شیمیایی پیشرفته، مواد اولیه دارویی و محصولات شیمیایی حساس به کار میروند.
-
تحقیقات علمی و دانشگاهی
اتاقهای تمیز همچنین در مراکز تحقیقاتی و دانشگاهها برای انجام آزمایشات علمی دقیق مورد استفاده قرار میگیرند. این محیطها به محققان اجازه میدهند تا در شرایط کاملاً کنترلشده، آزمایشات خود را بدون تأثیر آلودگیهای محیطی به انجام برسانند.
اتاقهای تمیز در بسیاری از صنایع پیشرفته و حساس، از جمله داروسازی، الکترونیک، پزشکی، هوافضا و صنایع غذایی، نقش کلیدی دارند. ایجاد محیطهایی با کنترل دقیق آلایندهها و ذرات معلق، از اهمیت بالایی برخوردار است، چرا که هرگونه آلودگی میتواند به کاهش کیفیت محصول، ایجاد نقص در عملکرد تجهیزات و حتی خطرات بهداشتی منجر شود.
جمع بندی
اتاقهای تمیز بهعنوان بخش حیاتی در صنایع حساس مانند داروسازی، الکترونیک، پزشکی و هوافضا، نقش کلیدی در حفظ کیفیت محصولات و پیشگیری از آلودگی ایفا میکنند. این فضاها با کنترل دقیق آلایندهها و استفاده از سیستمهای پیشرفته فیلتراسیون و تهویه، محیطی کاملاً تمیز و ایمن را فراهم میآورند. نگهداری صحیح، تعویض منظم فیلترها و پایش مداوم کیفیت هوا، از جمله اقداماتی است که کارایی این فضاها را بهبود میبخشد. در نهایت، اتاقهای تمیز تضمین میکنند که محصولات حساس با دقت و کیفیت بالا تولید شده و استانداردهای صنعتی و بهداشتی رعایت شود.
